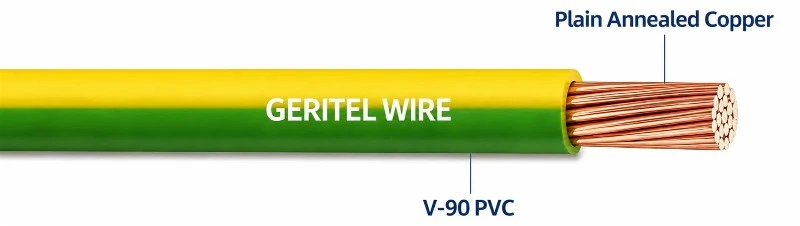

PRODUKT REAL SHOT
Zemnící vodič pro průmyslové distribuční systémy
SPECIFIKACE PRODUKTU
Aplikace
Pro samostatné zemnící vodiče. Pro rozvody rozvaděčů a ovládacích panelů. Pro pevné zapojení v jiných krytech nebo zařízeních, kde kabel není přístupný bez použití nářadí. Pro použití tam, kde jsou požadovány zlepšené vlastnosti stárnutí oproti vlastnostem 75° PVC kvůli vyšším okolním teplotám. Vhodné pro uzlíkování
| SPECIFIKACE | |
| DIRIGENT |
Hladký žíhaný měděný vodič podle AS/NZS 1125 Může být také provozován při teplotách do 90 stupňů, pokud není vystaven mechanické deformaci (viz AS/NZS 3008.1) |
| IZOLACE | V-90 PVC Barvy: zelená/žlutá |
|
Dirigent |
Kabel |
Min. nainstalováno ohýbání poloměr mm |
|||||
|---|---|---|---|---|---|---|---|
|
Nominální C.S.A mm² |
Nominální průměr drátů |
Nominální průměr mm |
Nominální izolace tloušťka mm |
Celkový průměr |
Přibl. mše kg/100 m |
||
|
Minimální mm |
Maximum mm |
||||||
| 1.0* | 1/11.3 | 1.13 | 0.8 | 2.6 | 2.8 | 1.7 | 10 |
| 1.5 | 7/0.50 | 1.5 | 0.8 | 3.0 | 3.2 | 2.2 | 15 |
| 2.5* | 1/1.78 | 1.78 | 0.8 | 3.3 | 3.5 | 3.3 | 15 |
| 2.5 | 7/0.67 | 2.0 | 0.8 | 3.5 | 3.7 | 3.4 | 15 |
| 4 | 7/0.85 | 2.6 | 1.0 | 4.5 | 4.6 | 5.4 | 20 |
| 6 | 7/1.04 | 3.1 | 1.0 | 5.1 | 5.2 | 7.6 | 20 |
| 10 | 7/1.35 | 4.1 | 1.0 | 6.0 | 6.1 | 12 | 25 |
| 16 | 7/1.70 | 5.1 | 1.0 | 7.1 | 7.2 | 18 | 30 |
| 25 | 19/1.35 | 6.8 | 1.2 | 9.1 | 9.3 | 27 | 35 |
| 35 | 19/1.53 | 7.7 | 1.2 | 10.0 | 10.1 | 36 | 40 |
| 50 | 19/1.78 | 8.9 | 1.4 | 11.6 | 11.9 | 51 | 50 |
| 70 | 19/2.14 | 10.7 | 1.4 | 13.4 | 13.5 | 70 | 55 |
| 95 | 19/1.45 | 12.5 | 1.6 | 15.9 | 15.9 | 98 | 65 |
| 120 | 37/2.03 | 14.2 | 1.6 | 17.4 | 17.4 | 120 | 70 |
| 150 | 37/2.25 | 15.8 | 1.8 | 19.5 | 19.5 | 148 | 80 |
| 185 | 37/2.52 | 17.6 | 2.0 | 21.7 | 21.7 | 185 | 90 |
|
Dirigent nominální C.S.A. mm² |
Aktuální hodnocení (a) | Elektrické charakteristiky | ||||
|---|---|---|---|---|---|---|
| Třífázové | Jednofázový |
Maximální DC odpor při 20 stupních Ω/km |
Reakce na jádro (trojlístek, dotyk) Ω/km |
|||
|
V potrubí ve vzduchu A |
Podzemí v kanálu A |
Ve vedení A |
Podzemí v kanálu A |
|||
| 1.0* | 11 | 16 | 13 | 18 | 18.1 | 0.119 |
| 1.5 | 14 | 20 | 16 | 24 | 13.6 | 0.111 |
| 2.5* | 20 | 28 | 22 | 33 | 7.41 | 0.102 |
| 2.5 | 20 | 28 | 22 | 33 | 7.41 | 0.102 |
| 4 | 26 | 37 | 30 | 42 | 4.61 | 0.102 |
| 6 | 34 | 46 | 38 | 53 | 3.08 | 0.0967 |
| 10 | 47 | 61 | 53 | 71 | 1.83 | 0.0906 |
| 16 | 62 | 80 | 71 | 91 | 1.15 | 0.0861 |
| 25 | 87 | 105 | 97 | 120 | 0.727 | 0.0853 |
| 35 | 100 | 125 | 115 | 145 | 0.524 |
0.0826 |
| 50 | 125 | 150 | 140 | 170 | 0.387 | 0.0797 |
| 70 | 155 | 185 | 175 | 210 | 0.268 | 0.0770 |
| 95 | 185 | 225 | 210 | 260 | 0.193 | 0.0766 |
| 120 | 220 | 260 | 250 | 295 | 0.153 | 0.0743 |
| 150 | 250 | 290 | 280 | 335 | 0.124 | 0.0745 |
| 185 | 285 | 335 | 325 | 380 | 0.0991 | 0.0744 |
CERTIFIKACE
OBAL
Role
Plastová cívka
Malý dřevěný naviják
APLIKACE
Elektroinstalace rozvaděče
VĚC
Upgrade ústředny na letišti Adelaide
Rozvody průmyslového hlavního rozvaděče
Výměna flexibilního kabelu hlavního rozvaděče
PROČ SI VYBRAT NÁS
v rámci jedné-služby
Dongguan Greater Wire & Cable Co., Ltd. je profesionální výrobce{2}}kabelů v Číně, který dodává certifikovaná řešení elektrických kabelů pro stavební, průmyslové, těžební, energetické a infrastrukturní projekty po celém světě.
S továrnou o rozloze 30 000 m², 30 výrobními linkami, zkušenými inženýry a týmem přísné kontroly kvality poskytujeme spolehlivé, sledovatelné a vyhovující kabelové produkty pro mezinárodní strojírenské aplikace. Naše produkty jsou podporovány certifikacemi včetně SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS a ISO.
Zavázali jsme se k bezpečnosti, kvalitě, transparentnosti a{0}}dlouhodobému partnerství. Od kontroly surovin až po testování hotového výrobku je každá šarže pečlivě kontrolována, aby byl zajištěn stabilní výkon a spolehlivé použití projektu.
Větší kabel - Certifikovaná kvalita. Spolehlivé zásobování. Technická hodnota.
