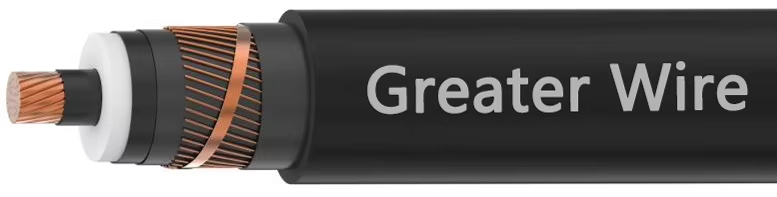

19/33kV jednožilový měděný vysokonapěťový vodič, konstrukce kroucení vodičů zvyšuje flexibilitu kabelu, takže je vhodnější pro složitá instalační prostředí. Celková struktura kabelu je pečlivě navržena tak, aby zajistila, že při dlouhodobém používání nedojde ke snížení výkonu vlivem vnějších sil.
Min. instalační teplota: 0 stupňů
Provozní teplota: -25 stupňů až +90 stupňů
Nouzová provozní teplota: 105 stupňů
Max. Teplota zkratu: 250 stupňů
Aplikace
Měděný drát středního napětí má schopnost odolávat elektromagnetickému rušení a je vhodný pro servery a úložná zařízení v datových centrech. Vzhledem k tomu, že datová centra mají extrémně vysoké požadavky na napájení, používají se kabely k zajištění stability a spolehlivosti distribuce energie v datových centrech.
Funkce
• Vodič: Lankový zhutněný kruhový měděný vodič podle AS/NZS 1125
• Clona vodiče: Extrudovaná polovodivá směs
• Izolace: XLPE
• Izolační clona: Extrudovaná stahovatelná polovodivá směs
• Podélné blokování vody: Páska blokující vodu nad a pod měděnou clonou (volitelné)
• Kovové izolační síto: Měděné drátěné síto + spirálovitě aplikovaná měděná páska (proudová kapacita E/F – dle požadavku)
• Kovový plášť: slitina olova (volitelné)
• Ochrana proti termitům: Polyamid (Nylon -12) (volitelné)
(Alternativní plášť: PVC + HDPE kompozitní plášť nebo PVC + Nylon + HDPE
(kompozitní plášť s vlastnostmi proti termitům) nebo vnější plášť LSZH a parametry se odpovídajícím způsobem změní)
Osvědčení
Kabely jsou certifikovány SAA a fungují dobře při přenosu energie. Je zvláště vhodný pro přenos vyžadující vysokonapěťové energetické systémy, jako jsou městské distribuční sítě a průmyslové napájecí systémy.
Balík
Továrna
Aby bylo možné vyhovět speciálním potřebám různých zákazníků, továrna zavedla vysoce flexibilní výrobní systém. Prostřednictvím zákaznických služeb mohou zákazníci předkládat požadavky na materiály vodičů, izolační materiály, materiály pláště atd. podle svých specifických potřeb. Flexibilní výrobní systém továrny dokáže rychle reagovat na personalizované potřeby zákazníků, ať už se jedná o hromadnou výrobu nebo malosériové objednávky, může být včas splněn. Továrna zároveň zajišťuje, že zakázky na míru jsou dokončeny včas, a to rychlým přizpůsobením výrobních linek a flexibilním uspořádáním výroby. Flexibilní výroba zlepšila konkurenceschopnost továrny na trhu a zvýšila spokojenost zákazníků.
Věc
Partner
FAQ
Otázka: Jaké jsou běžné ztráty kabelů?
1. Ztráta vodiče, tepelná ztráta (tj. ztráta odporu) vznikající při průchodu proudu vodičem, což je nejčastější ztráta v kabelu. Materiál vodiče, měrný odpor, průřez kabelu, velikost proudu a provozní teplota kabelu ovlivní ztrátu vodiče.
2. Dielektrická ztráta je tepelná ztráta způsobená polarizací a svodovým proudem izolační vrstvy kabelu působením elektrického pole. Pod střídavým napětím izolační materiál vytvoří polarizaci a spotřebuje určité množství elektrické energie. Typ a vlastnosti izolačního materiálu, provozní napětí a frekvence ovlivní dielektrickou ztrátu. Obecně platí, že čím vyšší je pracovní frekvence a čím vyšší je provozní napětí, tím větší je dielektrická ztráta.
3. Ztráta stínění, kovové stínící vrstvy se často používají v kabelech středního a vysokého napětí ke stabilizaci elektrického pole. Odpor stínící vrstvy způsobí ztrátu, zejména při průchodu velkého proudu bude generovat indukovaný proud a teplo. Konstrukce kabelu, měrný odpor materiálů stínění a velikost proudu. Ztráta stínění jednožilových kabelů je výraznější pod střídavým proudem, zejména u pancéřovaných nebo stíněných kabelů.
4. Ztráta spoje, lokální tepelné ztráty na spoji kabelu v důsledku přechodového odporu, nevyhovující kontaktní plocha a další faktory. Materiál spoje, kvalita procesu, oxidace nebo uvolnění kontaktního povrchu ovlivní ztrátu spoje.
5. Ztráty rozptylem se týkají jiných ztrát, které nejsou hlavní, jako jsou menší ztráty způsobené magnetickým polem kolem kabelu a kapacitním efektem kabelu. Uspořádání kabelu, vzdálenost mezi kabelem a okolními kovovými součástmi atd. ovlivní ztrátu rozptylem.
Otázka: Jak snížit ztráty kabelu?
2. Používejte nízkoztrátové izolační materiály: jako je izolace XLPE ke snížení dielektrických ztrát.
3. Rozumná instalace a údržba: zajistěte dobrý kontakt mezi spoji, abyste snížili ztrátu spoje.
4. Řízení odvodu tepla: optimalizujte způsob pokládky kabelů, aby nedošlo k přehřátí.
Otázka: Splňuje elektrický výkon kabelu mezinárodní standardy?
Populární Tagy: jednojádrový 19/33kv měděný drát středního napětí, Čína jednojádrový 19/33kv měděný drát středního napětí výrobci, dodavatelé, továrna
|
č
Jádra
|
Core Cross
sekční
Plocha
|
Jmenovitý průměr
|
||
|
Pod
kovový
obrazovka
|
Pod
kovový
obrazovka
|
Celkově
|
||
|
Žádný.
|
mm2
|
mm
|
mm
|
mm
|
| 1 | 50 | 27.2 | 29.1 | 33.0 |
| 1 | 70 | 28.9 | 30.8 | 35.0 |
| 1 | 95 | 30.4 | 32.3 | 37.0 |
| 1 | 120 | 32 | 33.9 | 38.0 |
| 1 | 150 | 33.4 | 35.3 | 40.0 |
| 1 | 185 | 35.1 | 37.0 | 42.0 |
| 1 | 240 | 37.4 | 39.3 | 44.0 |
| 1 | 300 | 39.4 | 41.3 | 46.0 |
| 1 | 400 | 42.2 | 44.1 | 49.0 |
| 1 | 500 | 45.6 | 47.5 | 53.0 |
| 1 | 630 | 49.2 | 51.1 | 57.0 |
| 1 | 800 | 52.9 | 54.8 | 61.0 |
| 1 | 1000 | 57.2 | 59.1 | 65.0 |
|
Počet jader
|
Oblast průřezu jádra
|
Max. DC odpor při 20˚C
|
Max. AC odolnost při 90˚C
|
Přibl. Kapacita
|
Přibl. Indukčnost
|
Přibl.
Reakce |
Průběžné hodnocení proudu
|
|||||
|
V zemi při 20 stupních
|
V potrubí u
20 stupňů
|
Ve vzduchu při 30 stupních
|
||||||||||
|
Byt |
Jetel
|
Byt
|
Jetel
|
Byt
|
Jetel
|
|||||||
|
Žádný.
|
mm2
|
Ω/km
|
Ω/km
|
µF/km
|
mH/km
|
Ω/km
|
Zesilovače
|
|||||
| 1 | 50 | 0.387 | 0.494 | 0.14 | 0.486 | 0.153 | 203 | 196 | 188 | 186 | 243 | 238 |
| 1 | 70 | 0.268 | 0.342 | 0.15 | 0.449 | 0.141 | 246 | 239 | 229 | 227 | 303 | 296 |
| 1 | 95 | 0.193 | 0.247 | 0.17 | 0.429 | 0.135 | 293 | 285 | 274 | 271 | 369 | 361 |
| 1 | 120 | 0.153 | 0.196 | 0.18 | 0.409 | 0.128 | 332 | 323 | 311 | 308 | 426 | 417 |
| 1 | 150 | 0.124 | 0.159 | 0.19 | 0.396 | 0.124 | 366 | 361 | 347 | 343 | 481 | 473 |
| 1 | 185 | 0.0991 | 0.128 | 0.21 | 0.382 | 0.120 | 410 | 406 | 391 | 387 | 550 | 543 |
| 1 | 240 | 0.0754 | 0.098 | 0.23 | 0.367 | 0.115 | 470 | 469 | 453 | 447 | 647 | 641 |
| 1 | 300 | 0.0601 | 0.079 | 0.25 | 0.354 | 0.111 | 524 | 526 | 510 | 504 | 739 | 735 |
| 1 | 400 | 0.047 | 0.063 | 0.27 | 0.341 | 0.107 | 572 | 590 | 571 | 564 | 837 | 845 |
| 1 | 500 | 0.0366 | 0.051 | 0.3 | 0.327 | 0.103 | 660 | 655 | 640 | 635 | 970 | 960 |
| 1 | 630 | 0.0283 | 0.042 | 0.33 | 0.316 | 0.099 | 735 | 730 | 715 | 710 | 1110 | 1100 |
| 1 | 800 | 0.0221 | 0.034 | 0.37 | 0.306 | 0.096 | 770 | 820 | 800 | 790 | 1260 | 1250 |
| 1 | 1000 | 0.0176 | 0.031 | 0.4 | 0.297 | 0.093 | 825 | 885 | 865 | 855 | 1420 | 1410 |
| 20 | 25 | 35 | 40 | 45 | 50 | 55 | 60 |
| 1.08 | 1.04 | 0.96 | 0.91 | 0.87 | 0.82 | 0.76 | 0.71 |
| 10 | 15 | 25 | 30 | 35 | 40 | 45 | 50 |
| 1.07 | 1.04 | 0.96 | 0.93 | 0.89 | 0.85 | 0.80 | 0.76 |
|
Počet jader
|
Oblast průřezu jádra
|
Max. tahání napětí na vodič
|
Nabíjecí proud na fázi
|
Impedance nulové sekvence
|
Elektrické napětí na obrazovce vodiče
|
Jmenovitý zkrat fázového vodiče
|
| Žádný. | mm² | kN | Ampér/km | Ohmy/Km | kV/mm | kA, I sek |
| 1 | 50 | 3.5 | 0.84 | 1.66 | 4.1 | 7.2 |
| 1 | 70 | 4.9 | 0.9 | 1.50 | 3.9 | 10.0 |
| 1 | 95 | 6.65 | 1.01 | 1.41 | 3.7 | 13.6 |
| 1 | 120 | 8.4 | 1.07 | 1.36 | 3.6 | 17.1 |
| 1 | 150 | 10.5 | 1.13 | 1.32 | 3.5 | 21.4 |
| 1 | 185 | 12.95 | 1.25 | 1.29 | 3.4 | 26.4 |
| 1 | 240 | 16.8 | 1.37 | 1.26 | 3.3 | 34.3 |
| 1 | 300 | 21 | 1.49 | 1.24 | 3.2 | 42.8 |
| 1 | 400 | 28 | 1.61 | 1.22 | 3.1 | 56.9 |
| 1 | 500 | 35 | 1.79 | 1.21 | 3.0 | 71.5 |
| 1 | 630 | 44.1 | 1.97 | 1.20 | 2.9 | 90.2 |
| 1 | 800 | 56 | 2.21 | 1.19 | 2.9 | 114 |
| 1 | 1000 | 70 | 2.39 | 1.19 | 2.8 | 143 |
