Jednožilový hliníkový vysokonapěťový napájecí kabel 6,35/11 kV

Vysokonapěťový napájecí kabel .6,35/11 kV má pancéřový plášť, který chrání kabel před vnějšími útoky. Ve všech mechanicky korozivních instalacích by mělo být použito pancéřování. Vnitřní plášť má kovové dráty nebo pásy jako pancéřování. Vnější plášť chrání dráty před mechanickým a chemickým poškozením a jeho jednotný sytě červený povlak je nepropustný pro vodu, počasí, nárazy a oděru.

vlastnosti

Hliníkové napájecí kabely VN jsou široce používány v různých aplikacích díky své schopnosti spolehlivě přenášet výkon středního napětí. Například inženýrské distribuční sítě; projekty obnovitelné energie pro připojení generátorů, transformátorů a síťových rozhraní; ve velkých průmyslových zařízeních; infrastruktura a budovy, jako jsou tunely, letiště, železnice a dálnice atd.

Funkce

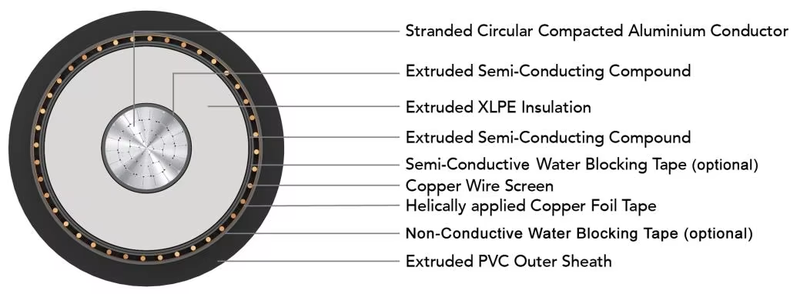

• Vodič: Lankový zhutněný kruhový hliníkový vodič podle AS/NZS 1125

• Clona vodiče: Extrudovaná polovodivá směs

• Izolace: XLPE

• Izolační clona: Extrudovaná

• Podélné blokování vody: Páska blokující vodu nad a pod snímatelnou polovodivou směsí

měděná obrazovka (volitelné)

• Kovové izolační síto: Měděné drátěné síto + spirálovitě aplikovaná měděná páska (proudová kapacita E/F – dle požadavku)

• Kovový plášť: slitina olova (volitelné)

• Vnější plášť: extrudovaný polyvinylchlorid, barva: černá

(Alternativní plášť: PVC+HDPE kompozitní plášť nebo LSZH vnější plášť a parametry se odpovídajícím způsobem změní)
