Harmonizovaný ohebný vodič H05V-K pro efektivní výrobu panelů a práci s terminály

Pro inženýrské týmy, které nakupují podle harmonizovaných označení kabelů, jsou klíčovými nákupními body třída vodičů, napětí a manipulace s instalací. H05V-K je měděný drát třídy 5 300/500V s PVC izolací pro evropský-styl vnitřního vedení a montáže zařízení. Tato stránka zachycuje přesná vyhledávání včetněDrát EN 60228 třídy 5, harmonizovaný panelový vodič a kabel 300/500V H05V-K. GERITEL WIRE může poskytnout technické údaje potřebné pro kontrolu výkresu a potvrzení objednávky. Výrobě by mělo předcházet technické potvrzení, aby zadaný rozměr, barva a konstrukce odpovídaly projektu. GERITEL WIRE může potvrdit konstrukci, barvu a detaily balení před hromadnou výrobou.

SPECIFIKACE PRODUKTU

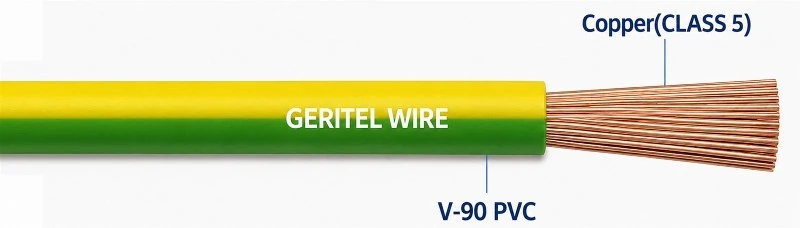

PVC insulated wire for electrical enclosures

Aplikace

PVC panelová kabeláž pro použití v ovládacích spínačích, reléových a přístrojových panelech výkonových rozvaděčů a pro účely, jako jsou vnitřní konektory v usměrňovacích zařízeních, spouštěče motorů a regulátory.

SPECIFIKACE
Jmenovité napětí Uo/U	H05V-K:300/500V H07V-K:450/750V
Teplotní hodnocení	Opraveno: -30 stupňů až +70 stupňů Ohnutý: -5 stupňů až +70 stupňů
Minimální poloměr ohybu	Pevné: 6 x celkový průměr
Dirigent	Pružný měděný vodič třídy 5
Izolace	PVC (polyvinylchlorid)
Barva izolace	Červená, Černá, Modrá, Oranžová, Žlutá, Bílá, Zelená/Žlutá, Fialová, Růžová, Šedá, Hnědá
STANDARDY	EN 50525-2-31, EN 60228 Zpomalovač hoření podle IEC/EN 60332-1-2 Odolné vůči UV záření

ROZMĚRY

JMENOVITÁ PLOCHA PRŮŘEZU mm²

	JMENOVITÝ CELKOVÝ PRŮMĚR mm²	JMENOVITÁ HMOTNOST kg/km
	JMENOVITÝ CELKOVÝ PRŮMĚR mm²	JMENOVITÁ HMOTNOST kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

VODIČE

JMENOVITÝ KŘÍŽ SEKCEAL AREÁL mm²	MAXIMÁLNÍ PRŮMĚR VODIČŮ V VODIČI mm	MAXIMÁLNÍ ODPOR VODIČŮ PŘI 20 stupních ohmy/km
JMENOVITÝ KŘÍŽ SEKCEAL AREÁL mm²	MAXIMÁLNÍ PRŮMĚR VODIČŮ V VODIČI mm	Obyčejné dráty
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRICKÉ CHARAKTERISTIKY

JMENOVITÝ KŘÍŽ ODBORNÁ OBLAST mm²	REFERENČNÍ METODA A (UZAVŘENO V POTRUBÍ V TEPELNĚ IZOLOVACÍ STĚNA ATD.) Zesilovače		REFERENČNÍ METODA B (UZAVŘENÝ V POTRUBÍ VE STĚNĚ NEBO VNITŘNÍ TRUNKING ATD.) Zesilovače		REFERENČNÍ METODA C (PŘÍMÝ OŘEZ) Zesilovače		REFERENČNÍ METODA F (VE VOLNÉM VZDUCHU NEBO NA PERFOROVANÉM KABELOVÉM ŽLABU ATD. HORIZONTÁLNÍ NEBO VERTIKÁLNÍ ATD.) Zesilovače
							Dojemný			Rozestupy jeden průměr
							Dojemný			2 kabely jednofázové-fázové střídavé nebo stejnosměrné nebo 3 kabely třífázové střídavé-ploché
	2 Kabely Jednofázový-fázový ACnebo DC	3 nebo 4 kabely Třífázový- AC	2 Kabely Jednofázový-fázový ACnebo DC	3 nebo 4 kabely Třífázový- AC	2 Kabely Jednofázový-fázový AC nebo DC	3 nebo 4Kabely tři-Fáze AC	2 Kabely Jednofázový AC nebo DCbyt	3Kabely Třífázový- ACflat	3 Kabely Třífázový- ACtrefoil	Horizontální	Vertikální
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKACE

Class 5 copper wire for electrical enclosures

300/500V wire for electrical enclosures

OBAL

Role

internal wiring cable for electrical enclosures

Plastová cívka

single core flexible wire for electrical enclosures

Malý dřevěný naviják

APLIKACE

Průmyslový ovládací panel

Připojení k obnovitelné energii

Elektroinstalace rozvaděče

VĚC

Upgrade ústředny na letišti Adelaide

flexible panel wire for panel builder wiring

Rozvody průmyslového hlavního rozvaděče

PVC insulated wire for panel builder wiring

Výměna flexibilního kabelu hlavního rozvaděče

PROČ SI VYBRAT NÁS

30Léta zkušeností
v rámci jedné-služby

Dongguan Greater Wire & Cable Co., Ltd. je profesionální výrobce{2}}kabelů v Číně, který dodává certifikovaná řešení elektrických kabelů pro stavební, průmyslové, těžební, energetické a infrastrukturní projekty po celém světě.

S továrnou o rozloze 30 000 m², 30 výrobními linkami, zkušenými inženýry a týmem přísné kontroly kvality poskytujeme spolehlivé, sledovatelné a vyhovující kabelové produkty pro mezinárodní strojírenské aplikace. Naše produkty jsou podporovány certifikacemi včetně SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS a ISO.

Zavázali jsme se k bezpečnosti, kvalitě, transparentnosti a{0}}dlouhodobému partnerství. Od kontroly surovin až po testování hotových výrobků je každá šarže pečlivě kontrolována, aby byl zajištěn stabilní výkon a spolehlivé použití projektu.

Větší kabel - Certifikovaná kvalita. Spolehlivé zásobování. Technická hodnota.

Class 5 copper wire for panel builder wiring

15K

Dokončené projekty

150+

odborný personál

15K

spokojené klienty

92+

ocenění a certifikáty

ZAŘÍZENÍ ROSTLIN

internal wiring cable for panel builder wiring

single core flexible wire for panel builder wiring

GLOBÁLNÍ CERTIFIKACE

H05V-K cable for OEM equipment wiring

FOTKY ZÁKAZNÍKŮ

flexible panel wire for OEM equipment wiring

MEZINÁRODNÍ DOPRAVA

Námořní přeprava

Nabízíme spolehlivá řešení námořní přepravy pro velkoobjemové-objednávky. Vaše zboží je bezpečně zabaleno a odesláno v kontejnerech, což zajišťuje nákladově-efektivní doručení do přístavů po celém světě.

Letecká přeprava

Pro rychlejší doručení naše služba letecké přepravy zajišťuje, že se vaše produkty rychle dostanou do mezinárodních destinací, s pečlivým zacházením a plným sledováním po cestě.

Mezinárodní expres

Potřebujete urgentní zásilky? Naše mezinárodní expresní služba efektivně doručuje malé až střední objednávky a poskytuje služby door-to-door se sledováním v reálném čase-pro jistotu.

PVC insulated wire for OEM equipment wiring

DRUŽSTEVNÍ PARTNER

Hledáme kooperativního partnera pro rozšíření našeho podnikání.

Class 5 copper wire for OEM equipment wiring

internal wiring cable for OEM equipment wiring

Class 5 copper wire for electrical cabinets

single core flexible wire for relay panels

single core flexible wire for OEM equipment wiring

Jak s námi spolupracovat?

Jednoduše se podělte o své požadavky, získejte naše profesionální řešení, potvrďte vzorky a užijte si rychlou a spolehlivou výrobu a celosvětové doručení - spolupráce s námi je tak snadná.

Naše adresa

Budova 2, č. 40 Luxi 2nd Road, město Liaobu, město Dongguan, provincie Guangdong, Čína

Telefonní číslo

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

flexible panel wire for signalling systems

FAQ

Lze H05V-K nainstalovat na kabelový žlab?

Produkt může být vhodný za předpokladu, že napětí, průřez{0}}a chráněné{1}}instalační podmínky jsou správné. Relevantní hledaný výraz je H05V-K instalace kabelového žlabu. Použití kabelového-žlabu závisí na funkci, místních pravidlech a ochraně; zelené/žluté ekvipotenciální vodiče mohou mít specifické tolerance, zatímco obecná jednotlivá jádra mohou vyžadovat další ochranu. Přesný způsob instalace si ověřte u projektanta elektro. GERITEL WIRE může poskytnout příslušný datový list a dostupné dokumenty o shodě pro přesnou objednanou konstrukci ke kontrole kupujícím.

Lze H05V-K nainstalovat pod omítku?

Kupující by to měli považovat spíše za otázku výběru než jako marketingové tvrzení ano/ne. Relevantní hledaný výraz jeH05V-K pod omítkou. Některé harmonizované jednožilové-vodiče umožňují chráněnou instalaci do trubek v nebo na omítku pro aplikace signálů/vnitřních rozvodů. Systém vedení nebo ochrany a místní stavební pravidla zůstávají zásadní. Tam, kde má projekt zvláštní podmínky instalace, může GERITEL WIRE pomoci určit, zda je vhodný standardní H05V-K nebo je bezpečnější jiný typ kabelu.

Jak by měl být H05V-K protažen dlouhým vedením?

Ano, pokud podmínky instalace odpovídají provedení H05V-K. Relevantní hledaný výraz je flexibilní instalace H05V-K. Použijte vhodnou metodu tahu, nepřekračujte -poloměr ohybu nebo tahovou-mezi síly a zabraňte poškození izolace na okrajích vedení. Pokud projektu dominují dlouhé tahy, zkontrolujte, zda je zvolená konstrukce s jedním jádrem a návrh vedení vhodné. GERITEL WIRE se zaměřuje na jasné potvrzení specifikací před hromadnou výrobou, zejména pro napětí, průřez, barvu a rozsah certifikace.

Lze H05V-K použít pro zapojení panelu PLC?

Klíčovým bodem je oddělení vlastnosti standardního kabelu od pravidla konečné instalace. Relevantní hledaný výraz je H05V-K PLC panelový drát. Ano, může být vhodný pro chráněné vnitřní obvody panelu PLC, pokud jsou splněny požadavky na napětí, proud, oddělení EMC a svorky. Používejte stínění nebo kroucené{5}}páry tam, kde to signální obvod konkrétně vyžaduje. Distributoři a OEM kupující mohou požádat GERITEL WIRE o sladění informací o množství balení a štítcích s požadavky na skladování nebo montáž.
