1. Struktura a uzemňovací vodičMC kabel
Základní struktura kabelu MC zahrnuje vodič, izolační vrstvu, kovový plášť a externí pouzdro (některé modely nemusí mít vnější pouzdro). Jejím hlavním rysem je, že kovový plášť může poskytnout určitý stupeň stínění, ale to, zda obsahuje nezávislý uzemňovací vodič, závisí na konkrétním modelu.
Většina kabelů MC obvykle obsahuje nezávislé uzemňovací vodiče, buď holé mědi nebo zelené izolované vodiče, aby zajistily vyhrazenou uzemňovací cestu. Existují však také některé kabely MC, které se spoléhají na jejich kovové pochvy jako uzemňovací prostředky, jako je použití hliníku nebo měděných plášťů, které lze rozpoznat jako kvalifikované uzemňovací cesty NEC (National Electrical Code).
2. Konfigurace vodiče pro MC pro kabely různých specifikací
1. 8 2 MC WIRE
Kabel 8 2} obsahuje dva izolované vodiče AWG č. 8, obvykle černé a bílé, a je vybaven exponovanými nebo zelenými izolovanými uzemňovacími vodiči. Díky větší velikosti vodiče se tento kabel používá hlavně pro elektrické zařízení s vysokým výkonem, jako jsou zařízení HVAC, motory a velké osvětlovací systémy. Vzhledem k vysokým proudovým požadavkům spojeným s aplikací kabelu AWG č. 8 musí být zahrnut samostatný uzemňovací vodič, aby bylo zajištěno bezpečné uzemnění.
2. Přímý kabel pohřebiště MC
Direct Burial MC kabel je typ kabelu MC navržený speciálně pro přímé pohřební podzemí. Tento typ kabelu obvykle přichází s vnějším pláštěm odolným proti vlhkosti a korozi, aby se přizpůsobil vlhkosti a půdním podmínkám v podzemních prostředích. Přímé pohřbené kabely MC obvykle zahrnují vyhrazený uzemňovací vodič doplněný kovovým pláštěm jako další uzemňovací stínící vrstvu. Tento design zajišťuje bezpečnost kabelů v podzemních prostředích a zároveň dodržuje předpisy NEC.
3. 10 3 kovový drát
Konfigurace vodiče 10 3 MC kabelu obsahuje tři izolované vodiče č. 10 AWG (obvykle černé, červené a bílé) plus nezávislý uzemňovací vodič. Vzhledem k menší velikosti vodiče se tento kabel obvykle používá pro středně napájecí aplikace, jako je osvětlení, průmyslové vybavení a obvody výkonu. Ve většině případů, ačkoli kovový plášť tohoto kabelu poskytuje určitý efekt stínění, nemůže nahradit nezávislý uzemňovací vodič. Kabely 10 3 proto obvykle obsahují zelený izolovaný uzemňovací drát.
4. 18 2 MC kabel
18 2 MC kabel je lehký kabel MC sestávající ze dvou 18 vodičů AWG, primárně používaných pro aplikace s nízkým napětím a přenosem signálu, jako jsou systémy automatizace budov, bezpečnostní systémy a systémy požárních poplachů. Díky svým aplikačním scénářům obvykle nezahrnující vysoké proudové zatížení nemusí kabel zahrnovat vyhrazený uzemňovací vodič a místo toho se spoléhat na kovový plášť pro uzemnění. V určitých konkrétních aplikacích však může být stále vyžadován samostatný uzemňovací vodič, aby splňoval požadavky NEC nebo místních elektrických předpisů.

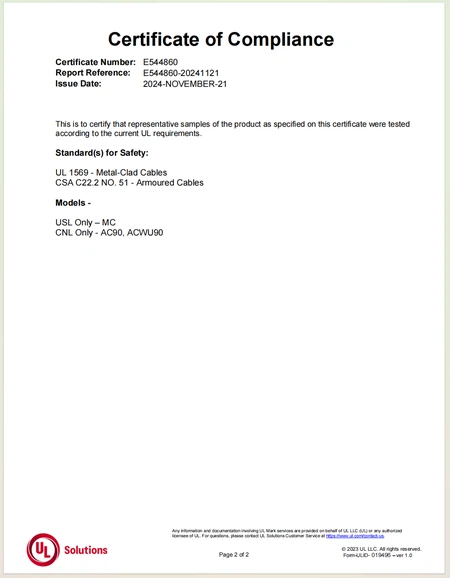

3. Specifikace a dodržování kabelů MC
Požadavky na uzemnění pro kabely MC ve specifikacích NEC závisí hlavně na jejich aplikačním prostředí a na konkrétním modelu. Obecně řečeno:
1. Pokud je kovový plášť kabelu MC rozpoznán společností NEC jako efektivní uzemňovací cesta, nemusí být vyžadován samostatný uzemňovací vodič.
2. Pro MC kabely s vysokým proudovým zatížením, jako je 8 2 mc Wire a 10 3 MC WIRE, je obvykle vyžadován další nezávislý uzemňovací vodič.
3. V přímém pohřebním nebo vlhkém prostředí (jako je přímý pohřební kabel MC) jsou uzemňovací vodiče obvykle nezbytné k zajištění dlouhodobé bezpečnosti a spolehlivosti systému.
4. Pro kabely MC typu signálu s nízkým napětím, například 18 2 MC kabely, je vyžadován samostatný uzemňovací vodič závisí na konkrétních aplikacích a regulačních požadavcích
