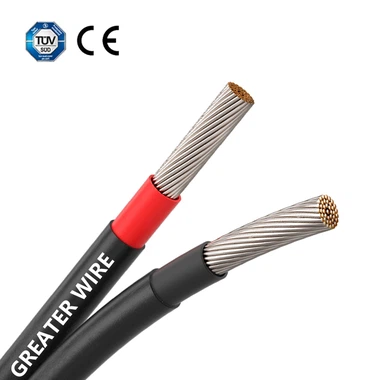

Výběr správné velikosti solárního kabelu je zásadním aspektem návrhu efektivního a bezpečného solárního systému. Předimenzovaný nebo poddimenzovaný solární kabel může způsobit ztrátu energie, přehřátí nebo dokonce selhání systému. Správný výpočet velikosti solárního kabelu zajišťuje, že kabely mohou bezpečně přenášet proud bez nadměrného poklesu napětí, při minimalizaci energetických ztrát a zachování celkové účinnosti systému.
V tomto článku vás provedeme procesem výpočtu velikosti solárního kabelu, včetně pochopení relevantních faktorů, jako je proudová zatížitelnost, pokles napětí a odpor kabelu. Kromě toho prozkoumáme, jak vybrat správný solární drát na základě těchto výpočtů a dalších důležitých úvah pro spolehlivý solární systém.
Klíčové faktory ovlivňující velikost solárního kabelu
Při výpočtu velikosti solárního kabelu je třeba vzít v úvahu několik klíčových faktorů:
Proud (Ampéry)
Napětí (Volty)
Délka kabelu
Materiál kabelu
Pokles napětí
Teplotní hodnocení
Bezpečnostní rozpětí
Pojďme si rozebrat každý z těchto faktorů a jejich roli při určování správné velikosti solárního drátu.
Krok 1: Určete proud (Ampéry)
Proud v solárním systému je určen množstvím energie generované solárními panely a napětím systému. Pokud například znáte výkon (ve wattech) a napětí (ve voltech) solárního panelu nebo systému, můžete vypočítat proud pomocí Ohmova zákona:
Proud (A)=Výkon (W)/Napětí (V)
Příklad:
Předpokládejme, že máte solární panel generující výkon 300 W a napětí systému je 24 V. Proud lze vypočítat takto:
Proud=300W/24V=12,5A
Pro 300W, 24V solární systém je proud, který bude protékat kabelem 12,5 ampér. Toto je důležitý krok, protože solární drát musí být schopen přenést toto množství proudu bez nadměrného zahřívání.
Krok 2: Vypočítejte pokles napětí
Pokles napětí je snížení napětí, ke kterému dochází při průchodu proudu kabelem, především v důsledku odporu solárního drátu. Nadměrný pokles napětí může snížit výkon vašeho systému snížením napětí na invertoru nebo baterii, čímž se sníží účinnost a potenciálně dojde k poškození citlivých součástí.
Běžným doporučením je udržovat pokles napětí pod 3 %, aby nedošlo ke snížení výkonu systému. V některých systémech s vysokým výkonem však může být vyžadován nižší pokles napětí, takže pochopení a výpočet je klíčový.
Pro výpočet poklesu napětí:
Pokles napětí (V)=2×proud×délka kabelu×odpor na metr/1000
Proud je proud protékající kabelem (v ampérech).
Délka kabelu je jednosměrná délka drátu v metrech.
Odpor na metr závisí na materiálu a průřezu vodiče (obvykle uváděný v ohmech na metr.
Příklad:
Předpokládejme, že používáte 10mm² měděný kabel s odporem 0,0031 ohmu na metr. Pokud je kabel dlouhý 20 metrů (pro kladné i záporné vedení) a proud je 12,5 A, můžete vypočítat úbytek napětí takto:
Pokles napětí{{0}}×12,5×20×0,0031/1000=1,55V
V tomto případě je pokles napětí 1,55 V, a pokud je napětí systému 24 V, představuje pokles napětí 6,5 % celkového napětí, což je nad požadovanou prahovou hodnotou 3 %. V tomto scénáři budete muset použít větší kabel nebo zmenšit délku kabelu, abyste snížili úbytek napětí.
Krok 3: Vyberte velikost kabelu
Jakmile spočítáte požadovaný proud a odhadnete pokles napětí, je dalším krokem výběr správné velikosti solárního kabelu. Při výběru velikosti kabelu jsou dvě hlavní úvahy:
Proudová kapacita (Ampacita): Solární drát by měl být schopen zvládnout maximální očekávaný proud bez přehřátí nebo poškození kabelu. Z bezpečnostních důvodů zvolte takovou velikost kabelu, která je dimenzována na přenášení vyššího proudu, než je maximální zatížení vašeho systému.
Pokles napětí: Velikost solárního kabelu by měla být zvolena tak, aby se minimalizoval pokles napětí pod3%(nebo úroveň, která splňuje vaše systémové požadavky). Větší kabely mají nižší odpor, což snižuje úbytek napětí.
Obecné pravidlo pro velikost solárního drátu na základě proudu je následující:
Kabel 2,5 mm²: Vhodné až do 15A (běžné pro malé systémy).
kabel 4mm²: Vhodné pro až 20A.
kabel 6mm²: Vhodné pro až 25A.
kabel 10 mm²: Vhodné pro až 40A.
kabel 16mm²: Vhodné pro až 55A.
kabel 25mm²: Vhodné pro až 70A.
Pokud má váš systém například proud 12,5 A a délka kabelu je 20 metrů, může stačit solární kabel 4 mm² nebo 6 mm². Pokud však chcete minimalizovat pokles napětí, můžete zvolit 6 mm² místo 4 mm², abyste snížili pokles napětí pod3%práh.
Krok 4: Zohledněte teplotní a bezpečnostní rezervy
Teplota hraje významnou roli při určování kapacity solárního kabelu. Proudová kapacita kabelů obecně klesá s rostoucí teplotou. Většina solárních kabelů je dimenzována pro použití při 90 stupních nebo 75 stupních, ale v prostředí s vysokou teplotou je důležité zvážit snížení kapacity kabelu.
Příklad:
Pokud váš systém pracuje v místě, kde jsou okolní teploty trvale nad 30 stupňů, možná budete muset zvětšit velikost solárního vodiče, abyste kompenzovali nižší proud při vyšších teplotách.
Pro zajištění bezpečnosti je navíc dobré zahrnout do výpočtu velikosti solárního kabelu bezpečnostní rezervu. Obvykle se doporučuje bezpečnostní rezerva 10-20 %. Pokud například váš systém vyžaduje kabel 12,5 A, výběr kabelu 6 mm² dimenzovaného na 20 A by poskytl bezpečnostní vyrovnávací paměť, která pomůže systému spolehlivě a bezpečně fungovat v průběhu času.
Krok 5: Vyberte správný materiál kabelu
Materiál solárního kabelu také ovlivní výpočet velikosti. Dva nejběžnější materiály používané pro solární dráty jsou:
Měď: Měděné kabely jsou vysoce vodivé a mají nižší odpor, což znamená, že mohou přenášet vyšší proudy pro danou velikost ve srovnání s hliníkovými kabely. Měděné kabely jsou dražší, ale jsou preferovány pro většinu rezidenčních solárních instalací.
Hliník: Hliníkové kabely jsou méně vodivé a vyžadují větší rozměry, aby zvládly stejné množství proudu jako měděné. Často se používají ve velkých komerčních solárních instalacích, kde je hlavním faktorem cena.
Pokud používáte hliníkové kabely, budete je muset dimenzovat, abyste zohlednili nižší vodivost. Například 8mm² hliníkový kabel může být vyžadován pro stejný proud jako 6mm² měděný kabel.
Krok 6: Zvažte typ izolace kabelu
Typ izolace je dalším kritickým faktorem, který je třeba zvážit, protože určuje jmenovité napětí a odolnost solárního kabelu vůči okolnímu prostředí. Většina solárních kabelů používá izolaci XLPE (Cross-Linked Polyethylene) pro venkovní použití, protože nabízí:
UV odolnost
Tepelná odolnost (až 90 stupňů)
Odolnost proti oděru
Voděodolnost
Pro vnitřní nebo nízkonapěťové systémy lze použít izolaci z PVC (polyvinylchlorid), která je však méně odolná a není vhodná pro vystavení slunečnímu záření nebo extrémním teplotám.
Ujistěte se, že izolační materiál je vhodný pro instalační prostředí, zejména pokud budou kabely vystaveny slunečnímu záření, vlhkosti nebo jiným nepříznivým podmínkám.
