Porozumění napájecím kabelům SAA
Před ponořením do typů konektorů je nezbytné porozumět klíčovým rysůmSAA napájecí kabely, včetněNapájecí kabel SAA 16 mm xlpeaOranžové kruhové kabely SAA. Tyto kabely jsou navrženy tak, aby poskytovaly spolehlivý elektrický přenos při zachování bezpečnostních standardů, a proto se používají v široké škále obytných, komerčních a průmyslových aplikací.
Klíčové vlastnosti napájecích kabelů SAA
Izolace XLPE:Napájecí kabel SAA 16 mm xlpefunkcezesítěný polyethylen (XLPE)Izolace, která poskytuje vynikající elektrické vlastnosti, tepelnou odolnost a mechanickou pevnost.
Armouring: SAA napájecí kabelyčasto přicházejí s armouringem (jako jezbroj z ocelového drátunebozbrojení měděného drátu) pro přidanou ochranu, zejména v oblastech, kde je kabel vystaven fyzickému poškození.
PVC pláště: Vnější plášť kabelu, obvykle vyrobený zPVC (polyvinylchlorid), poskytuje ochranu proti environmentálním faktorům, jako je vlhkost, otěr a UV záření.

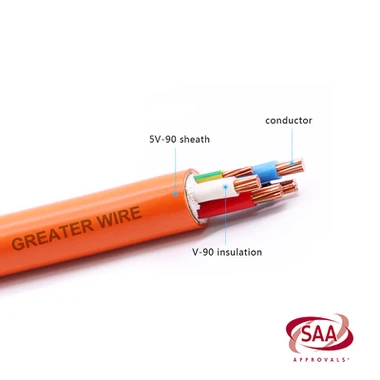

Oranžový kruhový design:Oranžový kruhový kabel SAAse běžně používá pro svou vysokou viditelnost a odolnost vůči environmentálním stresu, což je ideální pro průmyslové a venkovní aplikace.
Význam konektorů v elektrických systémech
Konektory slouží jako propojení mezi různými komponenty v elektrickém obvodu, jako jsou kabely, spínače, vývody a distribuční jednotky. ProSAA napájecí kabely, konektory jsou obzvláště důležité, protože zajišťují:
Spolehlivá elektrická vodivost: Dobrý konektor umožňuje proudění elektrického proudu s minimálním odporem a ztrátou.
Bezpečnost: Správné konektory zabraňují zkratům, elektrickým šokům a rizikům požáru.
Trvanlivost: Konektor by měl odolat environmentálním faktorům, jako je vlhkost, UV záření a mechanický stres, aby se zajistil dlouhodobý výkon.
Snadnost údržby: Dobré konektory umožňují snadné odpojení a opětovné připojení, usnadňují opravy a upgrady.
Typy konektorů běžně používaných s napájecími kabely SAA
Existují různé typy konektorů používaných sSAA napájecí kabely, v závislosti na aplikaci, požadavcích na napětí a faktorech prostředí. Zde jsou některé z nejčastěji používaných konektorů:
1. Konektory šroubového terminálu
Konektory šroubových terminálůjsou jedním z nejpoužívanějších konektorů v elektrických instalacích. Tyto konektory se často používají v rezidenčních a komerčních aplikacích pro připojeníSAA 16mm xlpe napájecí kabelya další typy kabelů. Hlavní výhodou konektorů šroubových terminálů je jejich jednoduchost a snadné použití.
Jak to funguje: Konektor šroubového terminálu se skládá z kovového terminálu, často vyrobeného z mosazi nebo mědi, se šroubem. Odizovaný konec drátu je vložen do terminálu a šroub je utažen, aby se vytvořilo zabezpečené připojení.
Aplikace: Šroubové terminály se běžně používají v distribučních deskách, křižovatkách a elektrických panelech, zejména pro připojení, kde je potřeba vysoká nosnost proudu.
Výhody:
Snadné instalace.
Spolehlivé a silné spojení.
Nákladově efektivní pro aplikace s nízkým až středním napětím.
2. Terminály prstenů
Terminály prstenůse používají k připojeníOranžové kruhové kabely SAAna různé komponenty v elektrickém systému, jako jsou jističe, elektrické zásuvky nebo terminály baterie. Jsou ideální pro aplikace, kde je vyžadováno stabilní a bezpečné připojení.
Jak to funguje: Prstencový terminál se skládá z kruhového kovového kroužku na jednom konci, který je navržen tak, aby byl přišroubován na sloup nebo šroub. Druhý konec je omezen na vodič nebo kabel a vytváří pevné a trvalé spojení.
Aplikace: Terminály prstenců se běžně používají při připojení baterií, solárních systémech a průmyslových aplikacích, kde je zásadní bezpečné připojení.
Výhody:
Poskytuje bezpečné a stabilní spojení, které je odolné vůči vibracím.
Snadné instalace a odstranění.
Ideální pro aplikace s vysokým proudem.
3. SPADE konektory
SPADE konektoryJsou podobné prstencovým terminálům, ale místo prstenu mají vidličkový design, který může snadno sklouznout přes šroub nebo šroub. Konektory SPADE jsou ideální pro aplikace, kde je třeba snadno odpojit a znovu připojit.
Jak to funguje: Konektor rýče má plochý, vidlicový konec, který sklouzne na terminálový sloup nebo šroub. Druhý konec je omezen na odizolovaný vodič.
Aplikace: SPADE konektory se používají v mnoha typech elektrických zařízení, včetně spotřebičů, desek obvodů a distribučních panelů. Jsou zvláště užitečné v situacích, kdy údržba a upgrady systému vyžadují snadné odpojení.
Výhody:
Snadné připojení a odpojení.
Poskytněte solidní spojení pro systémy s vysokým proudem.
Užitečné v těsných prostorech, kde se tradiční konektory nemusí hodit.
4. Buttové konektory
Buttové konektoryse běžně používají pro spojování dvou nebo více kabelů dohromady. Jsou zvláště užitečné, pokud je potřeba bezproblémové připojení bez potřeby koncového bloku nebo spojovacího pole.
Jak to funguje: Konektor zadku je krátký kus kovových trubek, který je omezen na odizolované konce kabelů, které je třeba spojit. Proces krimpování zajišťuje bezpečné a těsné připojení.
Aplikace: Buttové konektory se obvykle používají v instalacích s nízkým až středním napětím, jako jsou osvětlovací obvody, systémy HVAC nebo automobilové elektrické systémy.
Výhody:
Poskytuje hladké a nepřetržité spojení bez potřeby více spojení.
Ideální pro aplikace vyžadující minimální prostor.
Vhodné pro připojení různých velikostí drátu.
5. Konektory přípojnic
Konektory přípojnicse používají k připojení víceSAA napájecí kabelyna přípojnici, což je vodivý kovový tyč používaný v elektrických panelech a distribučních deskách. Tyto konektory jsou navrženy tak, aby zpracovávaly aplikace s vysokým proudem a zajistily, aby byl výkon rovnoměrně distribuován do různých obvodů.
Jak to funguje: Konektory přípojnic jsou obvykle přišroubovány nebo zašroubovány na přípojnici. Odizované konceNapájecí kabel SAA 16 mm xlpejsou spojeny s přípojnicí pomocí konektoru, což umožňuje proudění elektřiny z jednoho bodu do více obvodů.
Aplikace: Konektory přípojnic se běžně používají ve velkých průmyslových aplikacích, panelech distribuce energie a solárních systémech.
Výhody:
Umožňuje snadné připojení více obvodů.
Ideální pro vysokopěťové a vysoce proudové systémy.
Poskytuje spolehlivé a robustní spojení ve velkých aplikacích.
6. Rychlé konektory
Rychlé konektory, také známý jakopush-in konektorynebokonektory zástrčky, jsou navrženy tak, aby umožňovaly rychlá připojení bez nástrojů. Tyto konektory získávají popularitu v obytných a komerčních elektrických systémech kvůli snadné instalaci a údržbě.
Jak to funguje: Rychlé konektory Používají kontakty s pružinami, které při vložení do konektoru uchopí svléčený drát. Připojení se provádí rychle, bez potřeby nástrojů, jako jsou šroubováky nebo krimpery.
Aplikace: Rychlé konektory jsou ideální pro aplikace, kde je doba instalace omezená, například při spojkách zapojení nebo instalace solárních panelů.
Výhody:
Rychlá a snadná instalace.
Není potřeba nástrojů.
Bezpečné a spolehlivé připojení pro aplikace středního napětí.
Výběr správného konektoru pro napájecí kabely SAA
Při výběru konektorů proSAA napájecí kabely, jako jeSAA 16mm xlpe napájecí kabelyaOranžové kruhové kabely SAA, je třeba zvážit několik faktorů:
Aktuální hodnocení: Ujistěte se, že konektor zvládne aktuální zatížení, kteréNapájecí kabel SAAbude nosit. Přetížení konektoru může vést k přehřátí a potenciálnímu selhání.
Hodnocení napětí: Hodnocení napětí konektoru musí odpovídat nebo překročit napětí obvodu.
Podmínky prostředí: Pro venkovní nebo průmyslové instalace vyberte konektory, které jsou odolné vůči vlhkosti, korozi a UV záření.Oranžové kruhové kabely SAAjsou obvykle navrženy s UV odporem, takže je nezbytné používat konektory, které nabízejí podobnou trvanlivost.
Snadnost údržby: Zvažte, jak snadné bude odpojit a udržovat spojení. Konektory jakoSPADE konektoryneboRychlé konektoryjsou ideální pro systémy, které vyžadují časté údržbu nebo upgrady.
Dongguan Greater Wire & Cable Co., Ltd.Specializuje se na australské certifikované dráty SAA pomocí pokročilé technologie polyethylenové izolace Advanced XLPE, která poskytuje vynikající chemickou odolnost, odolnost proti otěru a odolnost proti teplotě a je preferovaným drátem pro různé průmyslové a komerční projekty.
