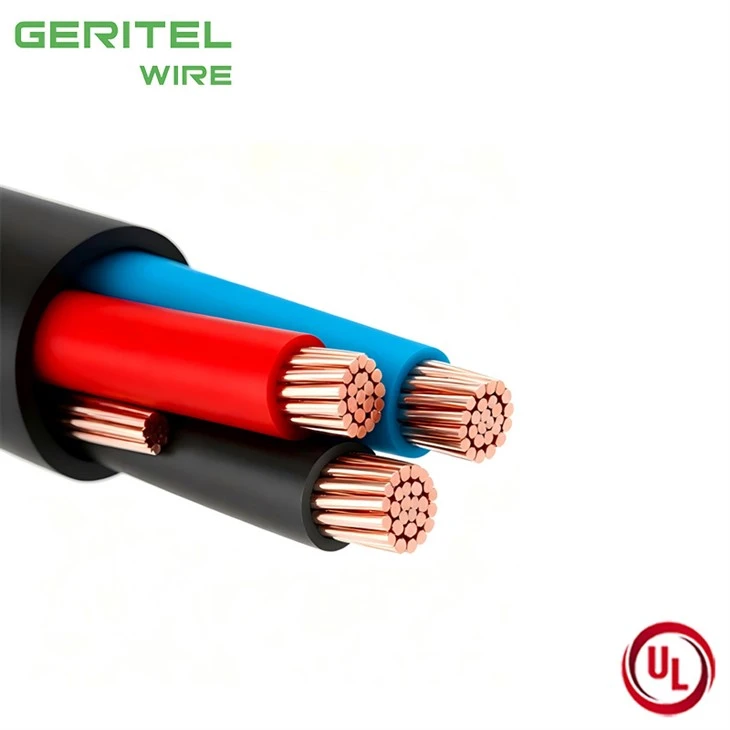

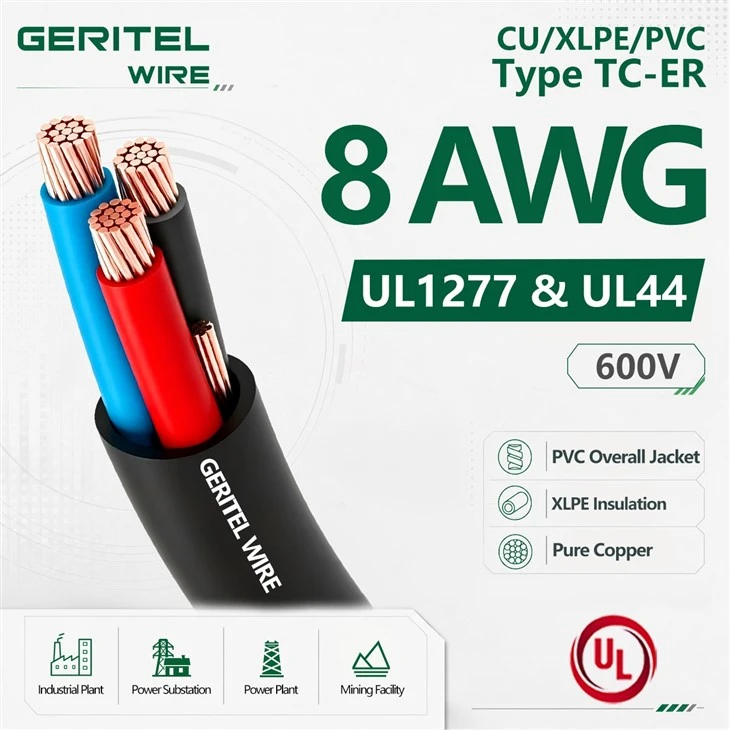

8 AWG vícevodičový kabel pro kabeláž procesního závodu a těžby

Tento 8 AWGVícežilový kabelje plně certifikován jakoKabel TC{0}}ER schválený UL. Slouží jako odolnýElektrický kabel zpracovatelského závodua spolehlivýDůlní napájecí kabel, s nízkou{0}}konstrukční schůzkouNízký kouřový kabelstandardy. Flexibilní lanková měděná jádra vyhovují lehkému-až{2}}střednímu průmyslovému zatížení, podporují exponované chody podnosů a přímé zakopávání pro rozvržení továren a dolu.

SPECIFIKACE PRODUKTU

12 AWG TC-ER Cable

Popis produktu

XLPE/PVC, napájení 600 V, typ TC-ER Direct Burial Cable se skládá z plně žíhaných holých měděných lankových vodičů třídy B, pokrytých izolací ze síťovaného polyetylenu (XLPE) odolnou vůči oleji a plynu, nestíněným a černým PVC pláštěm. Tyto kabely se používají v průmyslové energetice.

Aplikace

V potrubích, kanálech, volném vzduchu, oběžných drahách a přímém uložení zahrnují primární instalace kabelové lávky a venkovní umístění
Na vlhkých nebo suchých místech
Schváleno pro průmyslová nebezpečná místa třídy I, Div{0}} podle NEC
Povoleno pro Exposed Run (ER) použití v souladu s NEC pro 3 nebo více vodičů

Vlastnosti

Hodnoceno na 90 stupňů mokré nebo suché
Ripcord (podle potřeby)
Vynikající odolnost proti slunečnímu záření
Splňuje test ohybu za studena při -25 stupních

SPECIFIKACE
Počet dirigentů	K dispozici ve 3 nebo 4 vodičích
Dirigent	Plně žíhaný holý měděný stlačený pramen třídy B podle ASTM B8
Rozměry měřidel	K dispozici v 12 AWG až 750 kcmil
Izolace	Zesítěný polyetylén (XLPE) Všechna měřidla jsou typu XHHW-2
Barevné kódování	Podle ICEA S-58-679 Metoda 4 nebo Metoda 1, Tabulka E-1 (K-1) nebo E-2 (K-2); k dispozici další možnosti barevného kódování
Plnidla	Nehygroskopická plniva, která jsou nezbytná k získání kruhového průřezu
Zemnící vodič	Neizolovaná holá měděná zem Volitelné: Izolovaná zem
Bunda	Polyvinylchlorid (PVC)
Označení bundy	00000 FT VĚTŠÍ Drát XXXAWG XX/C XHHW-2 PVC JKT 600V 90C MOKRÝ NEBO SUCHÝ TYP TC-ER (UL) SUN RES DIR BURIAL VYROBENO V ČÍNĚ MMDDYYYY
Obal	Nevratné dřevěné kotouče v různých délkách a rozměrech
Soulad s výkonem	ASTM B3, ASTM B8 UL 44 UL1277 UL1685 (shoda s plamenem) ANSI/NEMA WC 70/ICEA S-95-658 NEC
Jiné shody	EPA 40 CFR, část 261 OSHA V souladu s RoHS-/RoHS 2 V souladu s REACH-

TC-ER Tray kabel s datovým listem XHHW Copper Conductors

Počet dirigentů	Velikost vodiče AWG/kcmil	Velikost země AWG	Tloušťka izolace v (mm)	Tloušťka pláště v (mm)	Přibl. Celkový průměr v (mm)	Přibl. Čistá hmotnost lbs/kft (kg/km)
3	12	12	0.030(0.76)	0.045(1.14)	0.43(11.0)	140(205)
4	12	12	0.030(0.76)	0.045(1.14)	0.47(12.0)	170(249)
3	10	10	0.030(0.76)	0.045(1.14)	0.49(12.4)	195(289)
4	10	10	0.030(0.76)	0.045(1.14)	0.53(13.5)	240(354)
3	8	10	0.045(1.14)	0.060(1.52)	0.65(16.5)	310(456)
4	8	10	0.045(1.14)	0.060(1.52)	0.71(18.1)	380(562)
3	6	8	0.045(1.14)	0.060(1.52)	0.73(18.5)	435(647)
4	6	8	0.045(1.14)	0.060(1.52)	0.80(20.3)	540(803)
3	4	8	0.045(1.14)	0.060(1.52)	0.83(21.1)	605(900)
4	4	8	0.045(1.14)	0.080(2.03)	0.95(24.3)	800(1,191)
3	2	6	0.045(1.14)	0.080(2.03)	1.00(25.3)	935(1,391)
4	2	6	0.045(1.14)	0.080(2.03)	1.10(27.8)	1,180(1,753)
3	1	6	0.055(1.40)	0.080(2.03)	1.12(28.6)	1,150(1,711)
4	1	6	0.055(1.40)	0.080(2.03)	1.24(31.4)	1,460(2,169)
3	1/0	6	0.055(1.40)	0.080(2.03)	1.21(30.7)	1,385(2,056)
4	1/0	6	0.055(1.40)	0.080(2.03)	1.33(33.9)	1,765(2,622)
3	2/0	6	0.055(1.40)	0.080(2.03)	1.30(33.1)	1,670(2,484)
4	2/0	6	0.055(1.40)	0.080(2.03)	1.44(36.5)	2,140(3,184)
3	3/0	4	0.055(1.40)	0.080(2.03)	1.41(35.9)	2,080(3,089)
4	3/0	4	0.055(1.40)	0.080(2.03)	1.56(39.7)	2,665(3,959)
3	4/0	4	0.055(1.40)	0.080(2.03)	1.53(39.0)	2,530(3,758)
4	4/0	4	0.055(1.40)	0.080(2.03)	1.70(43.1)	3,255(4,838)
3	250	4	0.065(1.65)	0.080(2.03)	1.68(42.7)	2,965(4,407)
4	250	4	0.065(1.65)	0.110(2.79)	1.92(48.8)	3,935(5,852)
3	350	3	0.065(1.65)	0.110(2.79)	1.96(49.9)	4,125(6,135)
4	350	3	0.065(1.65)	0.110(2.79)	2.17(55.2)	5,320(7,916)
3	500	2	0.065(1.65)	0.110(2.79)	2.24(56.9)	5,685(8,459)
4	500	2	0.065(1.65)	0.110(2.79)	2.48(63.0)	7,365(10,958)
3	750	1	0.080(2.03)	0.110(2.79)	2.69(68.4)	8,340(12,408)
4	750	1	0.080(2.03)	0.140(3.56)	3.05(77.5)	11,035(16,418)

CERTIFIKACE

Industrial Cable

OBAL

Velký dřevěný naviják

Velký dřevěný naviják

APLIKACE

Průmyslový závod

Těžební zařízení

Elektrárna

VĚC

Bateriový systém ukládání energie

Elektrárna Bechatw

Důl Bingham Canyon

PROČ SI VYBRAT NÁS

30Léta zkušeností
v rámci jedné-služby

Dongguan Greater Wire & Cable Co., Ltd. je profesionální výrobce{2}}kabelů v Číně, který dodává certifikovaná řešení elektrických kabelů pro stavební, průmyslové, těžební, energetické a infrastrukturní projekty po celém světě.

S továrnou o rozloze 30 000 m², 30 výrobními linkami, zkušenými inženýry a týmem přísné kontroly kvality poskytujeme spolehlivé, sledovatelné a vyhovující kabelové produkty pro mezinárodní strojírenské aplikace. Naše produkty jsou podporovány certifikacemi včetně SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS a ISO.

Zavázali jsme se k bezpečnosti, kvalitě, transparentnosti a{0}}dlouhodobému partnerství. Od kontroly surovin až po testování hotového výrobku je každá šarže pečlivě kontrolována, aby byl zajištěn stabilní výkon a spolehlivé použití projektu.

Větší kabel - Certifikovaná kvalita. Spolehlivé zásobování. Technická hodnota.

15K

Dokončené projekty

150+

odborný personál

15K

spokojené klienty

92+

ocenění a certifikáty

ZAŘÍZENÍ ROSTLIN

GLOBÁLNÍ CERTIFIKACE

Multi-Conductor TC-ER Cable

FOTKY ZÁKAZNÍKŮ

Tray Cable UL1277

MEZINÁRODNÍ DOPRAVA

Námořní přeprava

Nabízíme spolehlivá řešení námořní přepravy pro velkoobjemové-objednávky. Vaše zboží je bezpečně zabaleno a odesláno v kontejnerech, což zajišťuje nákladově-efektivní doručení do přístavů po celém světě.

Letecká přeprava

Pro rychlejší doručení naše služba letecké přepravy zajišťuje, že se vaše produkty rychle dostanou do mezinárodních destinací, s pečlivým zacházením a plným sledováním po cestě.

Mezinárodní expres

Potřebujete urgentní zásilky? Naše mezinárodní expresní služba efektivně doručuje malé až střední objednávky a poskytuje služby door-to-door se sledováním v reálném čase-pro jistotu.

DRUŽSTEVNÍ PARTNER

Hledáme kooperativního partnera pro rozšíření našeho podnikání.

Jak s námi spolupracovat?

Jednoduše se podělte o své požadavky, získejte naše profesionální řešení, potvrďte vzorky a užijte si rychlou a spolehlivou výrobu a celosvětové doručení - spolupráce s námi je tak snadná.

Naše adresa

Budova 2, č. 40 Luxi 2nd Road, město Liaobu, město Dongguan, provincie Guangdong, Čína

Telefonní číslo

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

FAQ

Jaká certifikace potvrzuje, že tento více{0}}žilový kabel je kabelem TC-ER schváleným UL?

Tento 8 AWGKabel TC{0}}ER schválený ULprošel přísným testováním UL1277 pro instalaci na odkrytou vanu a navíc certifikací UL44 pro izolaci XLP. Kompletní UL dokumentace je dodávána pro všechna výběrová řízení, inspekce a přejímky staveb na průmyslových areálech.

Proč je tento vícevodičový žlabový kabel široce používán jako elektrický kabel zpracovatelského závodu?

Jako profesionálElektrický kabel zpracovatelského závodu, totoVícežilový kabelobsahuje zesíťovanou izolaci odolnou proti olejům, chemikáliím a teplu--. Jeho nízká -kouřivost, zpomalující hoření- eliminuje bezpečnostní rizika v uzavřených výrobních dílnách a odpovídá požadavkům na napájení a řídicí obvody pro chemické, potravinářské a rafinérské procesy.

Jaký výkon dělá z tohoto kabelového žlabu spolehlivý důlní napájecí kabel?

Pro podzemní a povrchové těžební lokality totoDůlní napájecí kabelkombinuje odolný-oděruvzdorný PVC plášť,Nízký kouřový kabelschválení složení a TC-ER vystaven-. Odolává nárazům horniny, vlhké důlní půdě a toxickým výparům a poskytuje stabilní napájení důlních čerpadel, ventilačních a řídicích zařízení.

Jaké způsoby instalace jsou povoleny pro tento kabel TC-ER schválený UL?

Jako standardKabel TC{0}}ER schválený UL, lze jej volně pokládat na kabelové žlaby bez ochranné trubky. Podporuje také vedení potrubí, vzduchové odpružení bez{1}}nad hlavou a přímé zakopání do země, plně se přizpůsobí všem uspořádáním kabeláže zpracovatelských závodů a těžebních zón.
