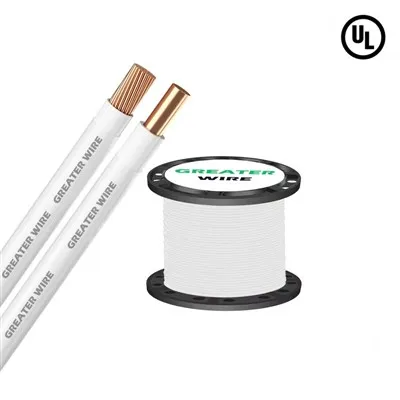

1 Drát AWG THHN je robustní a všestranný elektrický drát navržený tak, aby splňoval požadované elektrické požadavky. Velikost 1 AWG odkazuje na měřidlo drátu, což ukazuje na jeho tloušťku. Tento konkrétní drát je vyroben z žíhané (měkké) mědi, což zvyšuje jeho flexibilitu a snadnou instalaci. Žíhaná měď, měkčí než jiné formy mědi, je méně náchylná k praskání nebo lámání, když se ohýbá, takže je ideální pro aplikace, kde vodič potřebuje navigovat těsné prostory nebo rohy.
Aplikace
1 Drát AWG THHN Vhodný pro různé instalace, včetně distribuce energie, obvodů větev a připojení v obytných i komerčních prostředích. THHN drát je pokryt další nylonovou (polyamidovou) bundou, která přidává další vrstvu trvanlivosti a ochrany. 1 Drát AWG THHN je vynikající volbou pro instalace, kde může být drát vystaven fyzickému stresu nebo drsnému prostředí.
Funkce
• UL 83

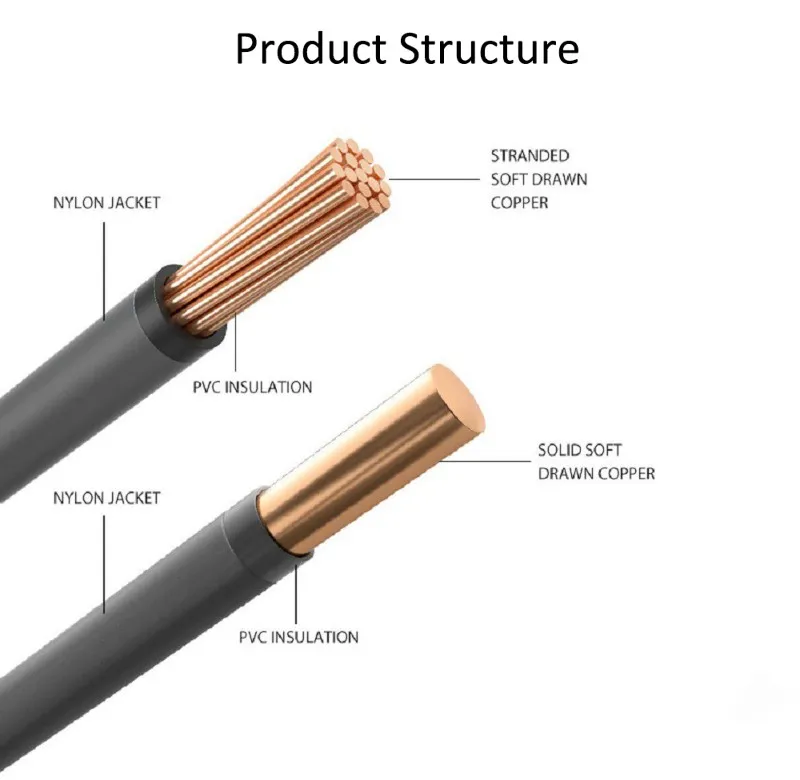

• Pevný nebo uvízlý měkký nakreslený měděný vodič

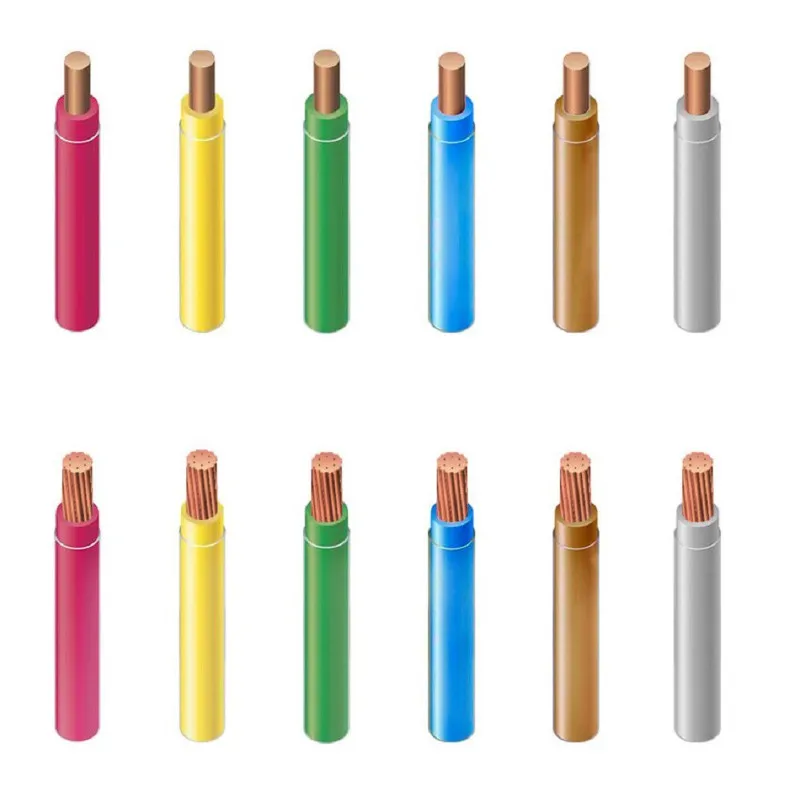

• Izolace barevného polyvinylchloridu (PVC) odolné vůči teplu a vlhkosti (PVC)
• S čistou nylonovou (polyamidovou) bundou
• Certifikace UL a BPS
Osvědčení

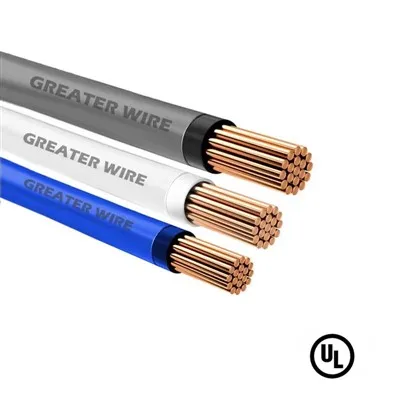

Thhn/thwn/thwn -2 drátěný certifikovaný ul. Značka UL naznačuje, že naše výrobky prošly přísným testováním a hodnocením, aby splňovaly přísné bezpečnostní standardy.
Balík
Výrobní linka
Větší dráty kombinuje špičkovou technologii s nejmodernějšími zařízeními pro dodávání vynikajících produktů. Naše integrované inteligentní a digitální výrobní systémy jsou navrženy tak, aby maximalizovaly efektivitu výroby a zároveň dodržovaly standardy nejvyšší kvality. S automatizovaným výrobním zařízením se může pochlubit přesností na přesnost až 0 001mm, zajišťujeme, aby každý kabel splňoval přísné specifikace a kritéria výkonu. Toto pokročilé nastavení nejen zrychluje výrobu, ale také výrazně snižuje riziko lidské chyby
Věc
Partner
FAQ
1. Otázka: Kolik AMPS je 1 awg drát hodnoceno?
2. Otázka: Může být thhn drát odkryt?
3. Otázka: Je thhn sluneční světlo odolné?
Populární Tagy: 1AWG THHN Copper Wire, Čína 1AWG THHN MĚŘENÍ VÝROBY, dodavatelé, továrna
| Elektrický vodič rezistentní na tepelně rezistentní na vodič s nylonovým pláštěm (thhn/thwn -2). 600V. 90 stupňů | |||||||||
| Velikost vodiče | Ne. A nominální průměr drátu | Tloušťka stěny | Přibližný celkový průměr | Minimální izolační odpor | * Ampacity | Nominální hmotnost kabelu | |||
| (MM) | (Awg) | (MM) | PVC (mm) | Nylon (mm) | (MM) | MΩ/km | 90 stupňů mokrý | 90 stupňů suché | Kg/km |
| Solidní | Thwn | Thhn | |||||||
| 1,6 mm | 14 | 1x1,60 mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2,60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3,20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Uvízl | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Referenční standardy: PEC, NEC (na základě okolní teploty 30 stupňů) | |||||||||
